Voltiamperímetro Digital AC 80-260v 100 Amperios

Descripción

PZEM-004 (V3.0) (con bobina dividida) (Voltimetro, amperimetro, vatimetro con displays)

1. Función de medición de parámetros eléctricos (voltaje, corriente, potencia activa, energía).
2. Función de alarma de sobrecarga (sobre el umbral de la alarma de alimentación, el flash de alimentación y el zumbador suenan para sonar la alarma).
3. Función de preajuste del umbral de alarma de alimentación (puede configurar el umbral de alarma de alimentación).
4. La función de reinicio de la tecla de energía.
5. Almacene los datos cuando se apague (almacene la energía acumulada antes de apagar).
6. Función de pantalla digital roja brillante (tensión de pantalla, corriente, potencia activa, energía).
7. Función de comunicación en serie (con la propia interfaz en serie TTL, puede comunicarse con una variedad de terminales a través del tablero de clavijas, leer y configurar los parámetros).

Interfaz B.Display
La interfaz de la pantalla está formada por cuatro displays digitales de color rojo brillante, que se utilizan para mostrar los parámetros de voltaje, corriente, potencia y energía.

C. Formato de visualización
1. Potencia: Rango de prueba: 0 ~ 22kW
Dentro de 0 ~ 10kW, el formato de visualización es 0.000 ~ 9.999;
Dentro de 10 ~ 22kW, el formato de visualización es de 10.00 a 22.00.
2. Energía: Rango de prueba: 0 ~ 9999kWh
Dentro de 0 ~ 10kWh, el formato de visualización es 0.000 ~ 9.999;
Dentro de 10 ~ 100kWh, el formato de visualización es 10.00 ~ 99.99;
Dentro de 100 ~ 1000kWh, el formato de visualización es 100.0 ~ 999.9;
1000 ~ 9999kWh y superior, el formato de visualización es 1000 ~ 9999.
3. Voltaje: Rango de prueba: 80 ~ 260VAC
Formato de pantalla es 110.0 ~ 220.0.
4. Corriente: Rango de prueba: 0 ~ 100A
El formato de visualización es 00.00 ~ 99.99.

D.Key
Hay una tecla en el panel, se puede usar para restablecer la energía.
El método de restablecer la energía: Mantenga presionada la tecla durante 5 segundos hasta que parpadee la ventana de visualización de energía digital, luego suelte la tecla. Presione de nuevo brevemente la tecla, luego se borran los datos de energía y sale del estado de parpadeo, ahora la operación de reinicio se ha completado; si vuelve a presionar durante 5 segundos nuevamente. El cableado de este módulo se divide en dos partes: el cableado del terminal de entrada de prueba de voltaje y corriente y el cableado de comunicación en serie, como se muestra en la Figura 1 y 2; De acuerdo con las necesidades reales de los clientes, con diferentes tableros de clavijas TTL para comunicarse con diferentes terminales, los tableros de clavijas TTL no están incluidos en esta lista de empaque de módulos, si lo necesita, prepárelo usted mismo o cómprelo en línea.

E. parámetros de especificación
1. Voltaje de trabajo: 110 ~ 220VAC
2. Prueba de voltaje: 80 ~ 260VAC
3. Potencia nominal: 100A / 22000W
4. Frecuencia de operación: 45-65Hz
5. Exactitud de medición: 1.0 grado

Interfaz F.Display
Toda la ventana de visualización del panel del medidor está formada por cuatro ventanas, que son voltaje, corriente, potencia y energía; Los siguientes son una breve descripción de cada parámetro de visualización:
1. Pantalla de voltaje
Mida y visualice la tensión de red de frecuencia de alimentación actual.
2. Pantalla actual
Medir y mostrar la carga actual (aparatos) actual. Hay instrucciones adicionales de que el valor de la prueba actual es desde el principio de 10 mA, pero este módulo pertenece al equipo de prueba de alta potencia. Si le importa la precisión de la prueba de corriente de nivel mA, no se recomienda.
3. Pantalla de energía
Medir y visualizar el consumo de energía acumulativa actual. Hay instrucciones adicionales de que la unidad mínima de medición de energía es 0.001kWh, lo que significa que comienza a acumularse a partir de 1Wh, relativamente hablando, la resolución es bastante alta, para la prueba de carga de baja potencia (dentro de 100W), puede observar la Proceso acumulativo más bien intuitivo.
4. Pantalla de potencia
Medir y mostrar la potencia de carga actual. Hay instrucciones adicionales de que el valor de la prueba de potencia es desde el principio de 0.001kW, lo que significa que comienza a probar desde 1W, pero este módulo pertenece al equipo de prueba de alta potencia, si tiene el requisito de la prueba dentro de 1W, no es ser recomendado

G.Precauciones
1. Este módulo es adecuado para interiores, no lo use al aire libre.
2. La carga aplicada no debe exceder la potencia nominal.
3. El orden de cableado no puede estar equivocado.
4. No se puede utilizar para el inversor.

El paquete incluye ;
1 Tablero PZEM-004 con 4 displays que mide (Voltaje, Corriente, potencia Activa y energía)

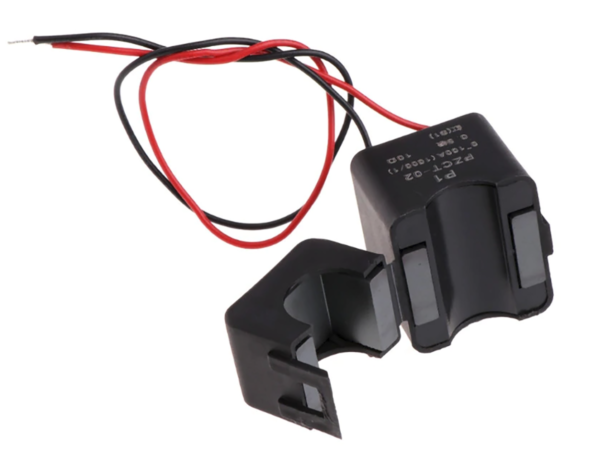

1 Bobina Dividida para fácil montaje sin necesidad de dañar el circuito a intervenir
