Convertidor Nivel Lógico Bidireccional Txs0108e 8 Canales

Descripción

Convertidor Nivel Lógico Bidireccional Txs0108e 8 Canales Arduino Raspberry

Conectar un dispositivo que funcione a 3.3V a uno que funcione con 5V, no es una tarea fácil. Este pequeño conversor permite convertir dichos niveles, ya sea de 3.3V a 5V o a la inversa (5V a 3.3V), lo que te permite adaptar las señales SPI, I2C o cualquier señal digital. Soporta también: 5V-3.3V, 3.3V-1.8V, 5V-1.8V.

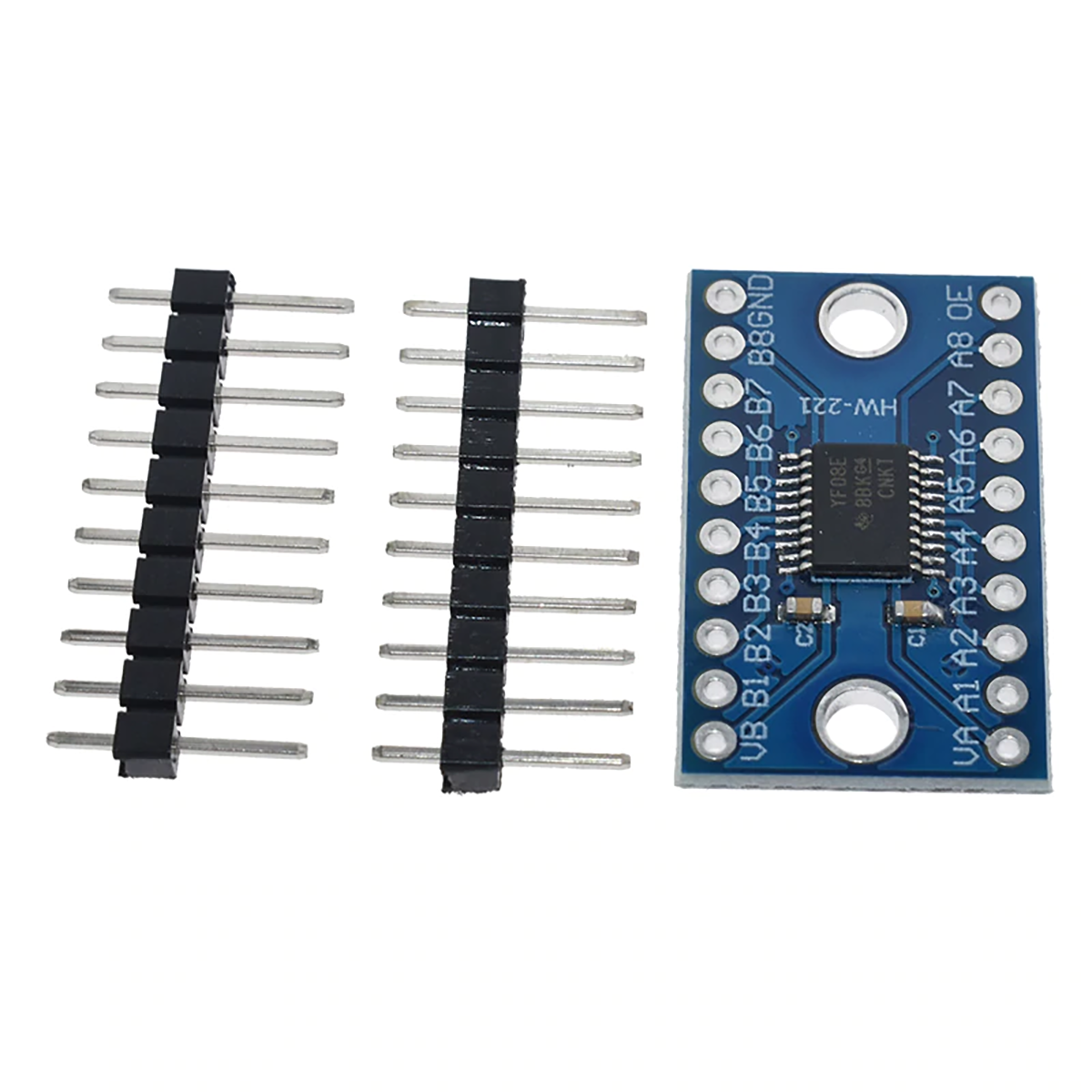

Los pines tienen un espaciado compatible para montarlos sobre una protoboard por lo que podrás hacer tus primeras pruebas en pocos minutos.

La placa necesita ser alimentada por los dos voltajes a convertir y sólo funciona con señales digitales (niveles altos y bajos). NO funciona con señales analógicas. No necesita indicar si el canal se trata de una entrada o salida.
Cuando el pin Output Enable (OE) está conectado a GND, las salidas del conversor serán del tipo Alta Impedancia (Hi-Z), esto es usado en comunicaciones de tipo I2C, si es otro tipo de comunicación conecte a Va, adicionalmente a la resistencia puldown.

ESPECIFICACIONES TÉCNICAS
Taza de transf. datos (máx.): 60 Mbps
Puerto A: 1.2V – 3.6V
Puerto B: 1.65V – 5.5V
Puerto A (VccA) debe ser menor que el puerto B (VccB)
Para Asegurar un arranque correcto OE debe estar conectado a GND con una resistencia pulldown.
Ancho DIP: 6″

Aplicaciones
• Teléfonos
• Teléfonos inteligentes
• Tabletas
• PC de escritorio

Con la compra llevas:

1 x Convertidor Nivel Lógico Bidireccional Txs0108e 8 Canales Arduino Raspberry

SKU: TXS0108E
